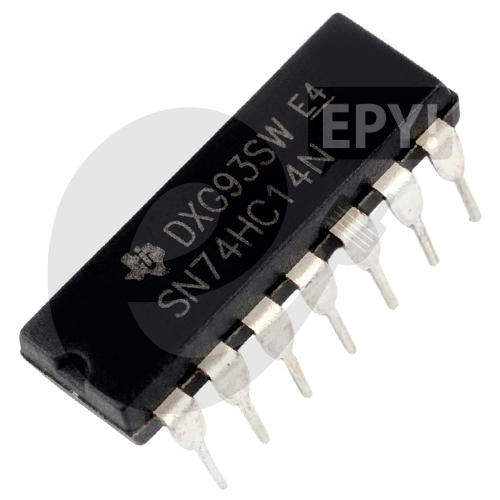

74LS14 Inversor Schmitt

El 74LS14 es un circuito integrado de la familia lógica TTL de baja potencia que contiene seis inversores (NOT gates) independientes, pero con una característica especial: cada entrada posee un circuito Schmitt Trigger .

¿Por qué es especial la entrada Schmitt Trigger?

En un inversor lógico normal, si introduces una señal «sucia» (con ruido o que cambia lentamente, como la de un pulsador mecánico o un sensor analógico), la salida puede oscilar erráticamente. El Schmitt trigger incorpora histéresis (voltajes de umbral diferentes para flanco ascendente y descendente), lo que asegura que la salida cambie de estado de forma limpia y rápida solo cuando el voltaje de entrada supera ciertos niveles .

Características Técnicas Clave:

• Tipo: Inversor Hexagonal (6 compuertas NOT) con entradas Schmitt trigger

• Familia Lógica: 74LS (TTL de bajo consumo)

• Voltaje de Alimentación (VCC): 4.75V a 5.25V (típico 5V)

• Corriente de salida (Low): 8.0 mA

• Corriente de salida (High): -0.4 mA

• Voltaje de histéresis (Vhys): 0.8V (típico)

• Temperatura de operación: 0°C a 70°C

• Encapsulado: DIP-14 (ideal para protoboard), SOIC-14 (SMD), etc
