74ls153 Multiplexor

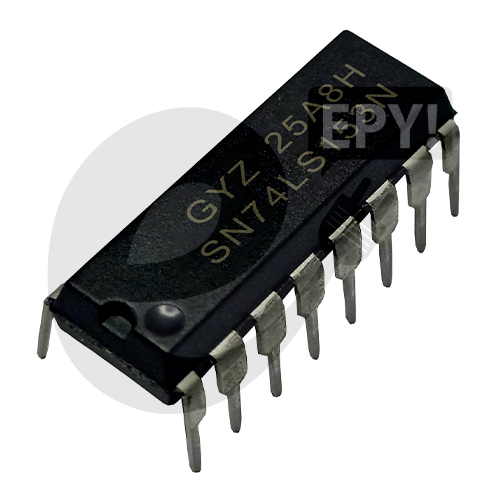

El 74LS153 es un circuito integrado de la familia lógica TTL (Transistor-Transistor Logic) de alta velocidad que contiene dos multiplexores (selectores de datos) de 4 líneas de entrada a 1 línea de salida en un solo encapsulado .

Piénsalo como un «interruptor digital» controlado por software. Dependiendo del código binario que apliques a sus entradas de selección (A y B), el chip elegirá cuál de las 4 entradas de datos será conectada a la salida. Es la herramienta fundamental para optimizar el cableado y la lógica de tus proyectos .

🧠 ¿Cómo funciona?

Dentro del chip hay dos secciones idénticas (1 y 2). Cada una tiene:

• 4 Entradas de datos (I0, I1, I2, I3): por donde entran las señales digitales.

• 1 Salida (Y): por donde sale la señal seleccionada.

• 1 Entrada de Habilitación o Strobe (G): un «enable» para apagar la salida si no se necesita.

La magia ocurre en las entradas de Selección (S0/S1 o B/A). Ambas secciones comparten las mismas entradas de selección. Al poner un número binario en estos dos pines, decides qué entrada pasa a la salida:

Características Técnicas Clave:

• Familia Lógica: 74LS (TTL de bajo consumo)

• Tipo: Multiplexor Dual de 4 líneas a 1 línea

• Voltaje de Alimentación (VCC): 4.75V a 5.25V

• Encapsulado: DIP-16 (ideal para protoboard) , también disponible en SOIC

• Salidas: Alta impedancia cuando está deshabilitado

• Temperatura de Operación: 0°C a 70°C
