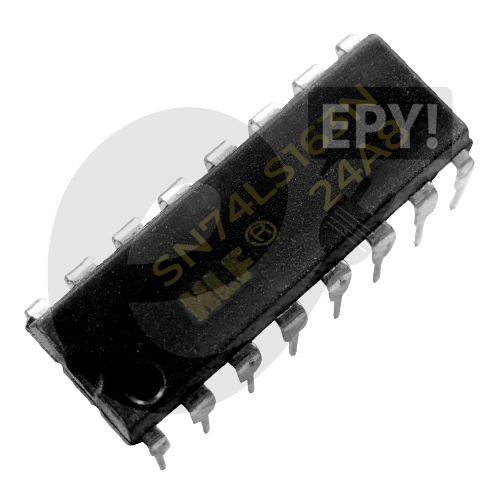

74ls163 Contador Binario Síncrono

El 74LS163 es un circuito integrado de la familia lógica TTL de baja potencia (Low-Power Schottky) que funciona como un contador binario síncrono de 4 bits (módulo 16) .

¿Por qué es especial?

A diferencia de contadores asíncronos (como el 7493), en el 74LS163 todos los «Flip-Flops» internos reciben la misma señal de reloj al mismo tiempo. Esto significa que las cuatro salidas cambian de estado simultáneamente, evitando los «glitches» o picos de voltaje indeseados que ocurren en los contadores de «ripple» .

Sincronía total (Clear Síncrono):
La gran diferencia que lo distingue de su primo el 74LS161 es que el 74LS163 tiene un borrado (Clear) síncrono. Esto significa que para poner la cuenta a «0», es necesario un pulso de reloj. Este comportamiento evita condiciones de carrera y permite construir contadores con cualquier módulo (por ejemplo, de 0 a 9) sin estados «fantasma» intermedios .

Características Técnicas:

• Tipo: Contador Binario Síncrono de 4 bits (Modulo 16)

• Familia Lógica: 74LS (TTL de bajo consumo)

• Tensión de Alimentación (VCC): 4.75V a 5.25V

• Frecuencia de reloj (máx): 25 MHz a 35 MHz típico

• Encapsulado: DIP-16 (Para protoboard y soldadura)

• Temperatura: 0°C a 70°C

• Entradas: Reloj (CLK), Borrado Síncrono (CLR), Carga Paralela (LOAD), Habilitadores de conteo (ENP, ENT) y Datos Paralelos (A, B, C, D).

• Salidas: Q0, Q1, Q2, Q3 (estado del contador) y TC (Terminal Count) .
