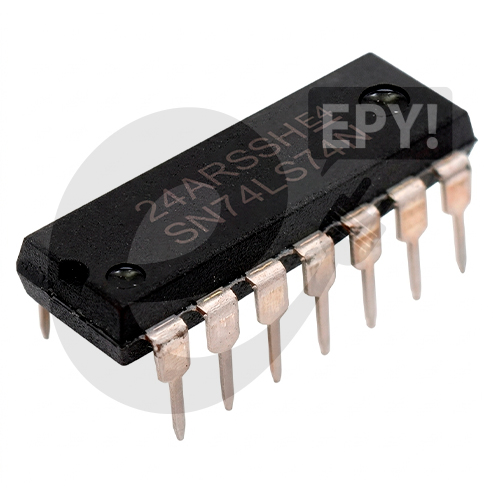

El SN74LS74 (o simplemente 74LS74) es un circuito integrado de la familia lógica TTL de bajo consumo Schottky (74LS). Su interior contiene dos flip‑flops tipo D completamente independientes, cada uno con su propia entrada de datos (D), entrada de reloj
📊 Especificaciones Técnicas:
| Parámetro | Valor |
|---|---|
| Tecnología | TTL de bajo consumo Schottky (74LS) |
| Número de flip‑flops | 2 (dual) |
| Tipo de disparo | Flanco positivo (rising edge) |
| Voltaje de alimentación (VCC) | 5V DC (rango recomendado: 4.75V – 5.25V) |
| Nivel lógico alto (VIH) | Mínimo 2.0V |
| Nivel lógico bajo (VIL) | Máximo 0.8V |
| Corriente de salida (IOH) | –0.4 mA (fuente) |
| Corriente de salida (IOL) | 8.0 mA (sumidero) |
| Frecuencia máxima de reloj | 25 – 35 MHz (según fabricante y condiciones) |
| Retardo de propagación (típico) | 13 – 15 ns |
| Temperatura de operación | 0°C a 70°C |
