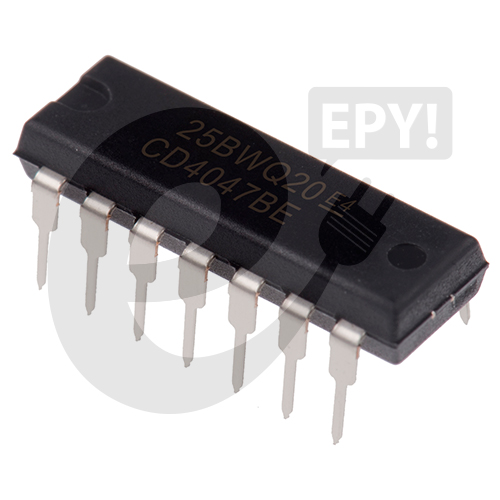

CD4047 Multivibrador Monostable/Astable
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⏱️ El chip de tiempo clásico que no pasa de moda. El CD4047 es un circuito integrado CMOS versátil que funciona como multivibrador monostable (temporizador de un pulso) y astable (generador de onda cuadrada). Ideal para proyectos de temporización, generación de pulsos y circuitos de conmutación donde el clásico 555 se queda corto. ¡Precisión y baja potencia en un solo chip! 🕒
El CD4047 es un circuito integrado CMOS de alta versatilidad diseñado para funcionar tanto como multivibrador monostable (temporizador de un solo pulso) como astable (oscilador de onda cuadrada libre) . Pertenece a la familia lógica 4000B, conocida por su bajo consumo de energía y alta inmunidad al ruido .
A diferencia del popular temporizador 555, el CD4047 ofrece salidas complementarias (Q y Q negada) con una relación de marca/espacio (duty cycle) del 50% en modo astable . Esto lo hace especialmente útil para aplicaciones que requieren señales de reloj balanceadas, como en circuitos de división de frecuencia y generación de pulsos de reloj.
Su principio de funcionamiento es simple: solo requiere un capacitor externo (C) y una resistencia externa (R) para configurar el tiempo (en modo monostable) o la frecuencia (en modo astable), conectados entre los pines designados .
El CD4047 está disponible en múltiples encapsulados, siendo los más comunes el DIP-14 (para protoboard y soldadura through-hole) y SOIC-14/TSSOP-14 (para montaje superficial SMD) .
📦 Especificaciones Técnicas:
| Característica | Especificación |
|---|---|
| Fabricantes | Texas Instruments, Fairchild, ON Semiconductor, etc. |
| Tipo | Multivibrador Monostable / Astable |
| Tecnología | CMOS |
| Voltaje de alimentación (VDD) | 3V a 18V DC |
| Corriente de salida (máx.) | 6.8 mA (alta/baja) |
| Retardo de propagación | 80ns – 125ns (típico) |
| Corriente en reposo (Quiescent) | 20 µA (típico) |
| Temperatura de operación | -55°C a +125°C |
| Encapsulados disponibles | DIP-14, SOIC-14, TSSOP-14, CDIP |
| Salidas | Q (True), Q negada (Complement), Oscillator Output |
| Modos de operación | Monostable (trigger + o -), Astable (libre o compuerta) |
