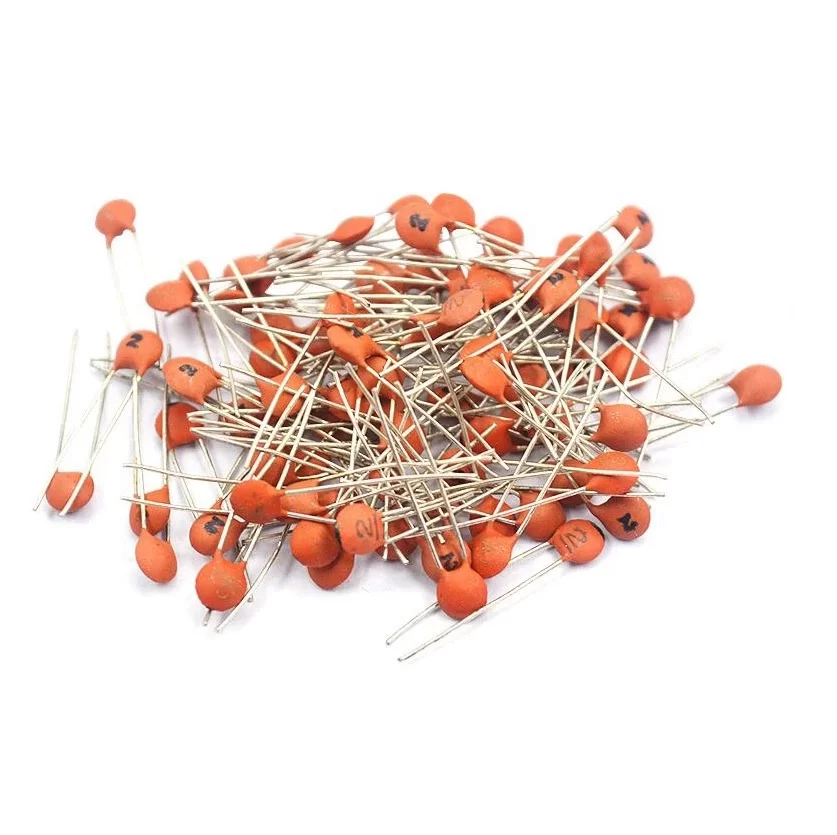

Capacitor Cerámico 10nF 50v
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ El todoterreno de la electrónica de señal para prototipos y reparaciones. Este condensador cerámico de disco de 10 nF (0,01 μF / código 103) y 50 V en formato radial THT es el componente no polarizado ideal para filtrado de ruido, desacoplo de alimentación, acoplamiento de señales, circuitos de temporización y supresión de transitorios. Su código universal “103” lo hace fácilmente identificable, y su diseño de disco con paso de pines de 5 mm es perfecto para prototipado en protoboard y reparaciones📡.
El condensador cerámico de disco de 10 nF (0,01 μF / 10,000 pF) y 50 V es un componente pasivo ampliamente utilizado en aplicaciones de electrónica de señal, prototipado y reparación de equipos. Su formato radial THT (Through‑Hole) lo hace ideal para insertar directamente en protoboards y placas perforadas, gracias a su diseño de disco con dos patillas espaciadas a 5 mm de distancia (0,2 ″). Al ser no polarizado, se puede conectar en cualquier dirección, simplificando su inserción en el circuito.
El valor se identifica fácilmente por su código universal “103” (10 × 10³ pF),que suele estar impreso en el cuerpo del componente.
⚙️ Especificaciones Técnicas:
| Parámetro | Valor / Rango | Unidad | Notas |
|---|---|---|---|
| Capacitancia | 10 | nF | 0,01 μF; 10,000 pF; código 103 |
| Código de marcaje | 103 | — | Identificación universal del valor en el encapsulado |
| Tensión nominal (DC) | 50 | V | Tensión continua máxima de trabajo |
| Dieléctricos disponibles | X7R (uso general) / C0G (NP0) (alta precisión) / Y5V, Z5U (económico) | — | El C0G/NP0 ofrece estabilidad excepcional y pérdidas mínimas; el X7R es la opción más equilibrada |
| Rango de temperatura (X7R) | -55 a +125 | °C | Adecuado para la mayoría de aplicaciones de uso general |
| Rango de temperatura (C0G/NP0) | -55 a +125 | °C | Estabilidad excepcional incluso en entornos con grandes variaciones térmicas |
| Rango de temperatura (Y5V) | -25 a +80 | °C | Rango limitado, para aplicaciones de interior o uso general |
| Tolerancias disponibles | ±5 % (J), ±10 % (K), ±20 % (M), -20/+80 % (Z) | — | Según el fabricante y el dieléctrico; la más común es ±10 % |
| Paso de pines (Pitch) | 5,08 mm (0,2″) o 2,54 mm (0,1″) | mm | Distancia estándar entre los dos terminales, compatible con protoboards |
| Diámetro del terminal (lead) | 0,5 mm | mm | Terminales de cobre estañado, fácilmente soldables |
| Factor de disipación (X7R) | ≤ 2,5 % a 1 kHz | — | Pérdidas moderadas, típicas de condensadores de clase 2 |
| Factor de disipación (C0G/NP0) | ≤ 0,1 % a 1 kHz | — | Pérdidas internas mínimas, ideales para aplicaciones de RF y alta frecuencia |
| Polaridad | No polarizado | — | Se puede conectar en cualquier dirección, simplificando la inserción en el circuito |
