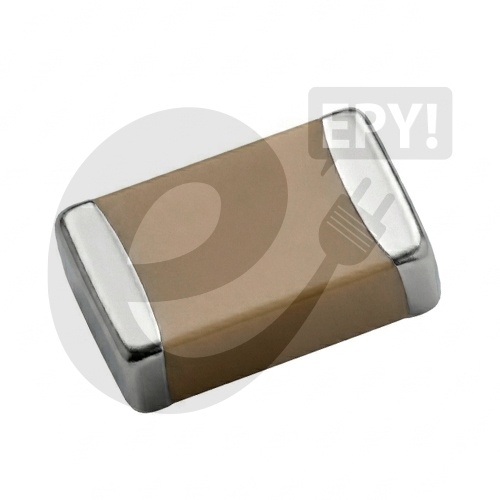

Condensadores cerámicos 1 nF 50v 0805
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ El condensador de precisión de clase 1 que garantiza estabilidad excepcional en tus circuitos. Este condensador cerámico multicapa (MLCC) de 1 nF (1000 pF) en encapsulado 0805 con tensión nominal de 50 V está fabricado con dieléctrico C0G (NP0) de clase 1, lo que asegura una deriva térmica prácticamente nula (±30 ppm/°C) y unas pérdidas despreciables (factor de disipación ≤ 0,1 %). Es la elección profesional para circuitos resonantes, osciladores, filtros de RF y etapas de acoplamiento de señales, donde cualquier variación de la capacitancia comprometería el punto de operación del circuito. También disponible en versión X7R para aplicaciones de desacoplo y filtrado de alimentación de uso general 📡.
⚙️ Especificaciones Técnicas:
El condensador cerámico de 1 nF y 50 V en encapsulado 0805 está disponible en dos tecnologías principales, ambas en formato MLCC (condensador multicapa).
| Parámetro | Valor / Rango | Unidad | Notas |
|---|---|---|---|
| Capacitancia | 1 | nF | 1000 pF; 0,001 µF [10†L6-L8][11†L7-L8] |
| Código de marcaje | 102 | — | 10 × 10² = 10 000 pF = 1 nF [8†L23] |
| Tensión nominal (DC) | 50 | V | Tensión continua máxima de trabajo [0†L21][10†L8][11†L8] |
| Dieléctrico / Estabilidad | C0G (NP0) / Clase 1 | — | Estabilidad excepcional, prácticamente nula variación con la temperatura [0†L10][9†L12-L13] |
| Coeficiente de temperatura | ±30 | ppm/°C | Variación de la capacitancia con la temperatura [10†L20] |
| Rango de temperatura | -55 a +125 | °C | Rango de temperatura de operación [11†L9][13†L7] |
| Tolerancia típica (C0G) | ±5 % (J) | — | También disponible en ±2 % (G) y ±1 % (F) [0†L14][10†L8][11†L7] |
| Dimensiones (L × W) | 2,00 × 1,25 | mm | Tamaño 0805 imperial (2012 métrico) [9†L5][11†L9-L10] |
| Altura máxima (C0G) | 0,60 – 0,95 | mm | Según fabricante y serie [11†L10][10†L23] |
| Factor de disipación (C0G) | ≤ 0,1 % | — | A 1 kHz [10†L20] |
| Resistencia de aislamiento | ≥ 100 GΩ (o 500 Ω·F) | Ω | A 25 °C |
| Acabado de las terminaciones | Estaño puro (100 % Sn) sobre barrera de níquel | — | Excelente soldabilidad, compatible con procesos RoHS [9†L11] |
| Montaje | SMD | — | Apto para soldadura por reflow, ola y manual |
