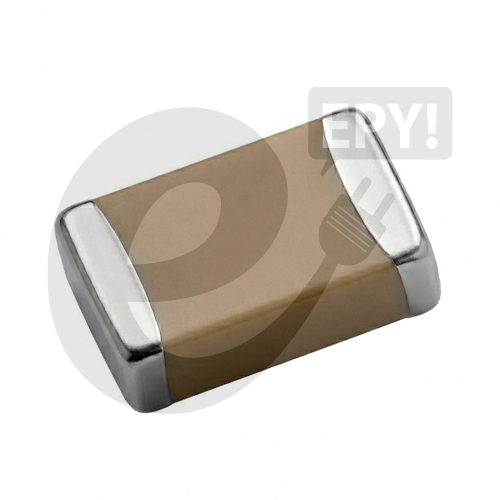

Condensadores cerámicos 10 nF 50v 0805
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ El condensador de uso general más equilibrado para tus diseños SMD. Este condensador cerámico multicapa (MLCC) de 10 nF (0,01 μF) en formato 0805 y tensión nominal de 50 V es uno de los valores más versátiles en electrónica, combinando un tamaño ultracompacto (2,0 mm × 1,25 mm) con una excelente relación capacitancia‑volumen. Fabricado con dieléctrico X7R de clase 2, ofrece una buena estabilidad térmica (-55 °C a +125 °C, variación de ±15 %) y bajas pérdidas, siendo la elección estándar para aplicaciones de desacoplo de alimentación, filtrado de ruido, acoplamiento de señales y circuitos de temporización en multitud de dispositivos electrónicos, desde electrónica de consumo hasta equipos industriales 📡.
⚙️ Especificaciones Técnicas:
El condensador cerámico de 10 nF y 50 V en encapsulado 0805 es un condensador multicapa (MLCC) de clase 2, fabricado mediante la superposición de láminas cerámicas alternadas con electrodos metálicos, formando un bloque compacto que proporciona una inductancia serie equivalente (ESL) y una resistencia serie equivalente (ESR) muy bajas.
| Parámetro | Valor / Rango | Unidad | Notas |
|---|---|---|---|
| Capacitancia | 10 | nF | 0,01 μF; 10 000 pF |
| Código de marcaje | 103 | — | 10 × 10³ = 10 000 pF = 10 nF |
| Tensión nominal (DC) | 50 | V | Tensión continua máxima de trabajo |
| Tolerancias disponibles | ±5 % (J), ±10 % (K), ±20 % (M) | — | Según el fabricante; la más común es ±10 % (código K) |
| Dieléctrico / Estabilidad | X7R (clase 2) | — | Rango de temperatura de -55 °C a +125 °C |
| Rango de temperatura | -55 a +125 | °C | Variación de capacitancia hasta ±15 % |
| Dimensiones (L × W × H) | 2,00 × 1,25 × (0,6 – 0,85) | mm | Tamaño 0805 imperial (2012 métrico) |
| Factor de disipación | ≤ 2,5 % a 1 kHz | — | Típico de condensadores de clase 2 |
| Resistencia de aislamiento | ≥ 10 GΩ (o 500 Ω·F, el menor valor) | Ω | A 25 °C |
| Nivel de sensibilidad a la humedad (MSL) | MSL 1 | — | No requiere precauciones especiales de almacenamiento antes de la soldadura |
| Acabado de las terminaciones | Estaño puro (100 % Sn) sobre barrera de níquel | — | Excelente soldabilidad, compatible con procesos RoHS |
| Montaje | SMD | — | Apto para soldadura por reflow (horno), ola y manual, así como para procesos automatizados pick‑and‑place |
