Condensadores cerámicos 10 pF 50v 0805

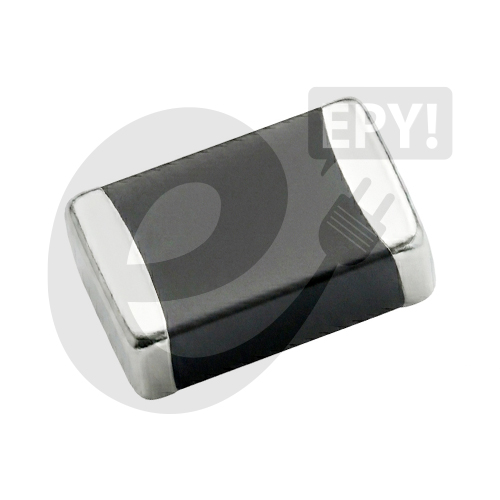

Name: Condensadores cerámicos 10 pF 50v 0805
SKU: SMD-030-10p
Availability: InStock

Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate

⚡ La pieza de mayor estabilidad para el filtrado y acoplamiento de señales de alta frecuencia. Este condensador cerámico multicapa (MLCC) de 10 pF en formato 0805 y tensión nominal de 50 V está fabricado con dieléctrico C0G (NP0) de clase 1, lo que garantiza una deriva térmica prácticamente nula (±30 ppm/°C) y unas pérdidas despreciables (factor de disipación ≤ 0,1 %). Es la elección profesional para circuitos resonantes (tanques LC), osciladores, filtros de RF y etapas de acoplamiento de señales donde cualquier variación de la capacitancia comprometería el punto de operación del circuito o la frecuencia de resonancia del sistema 📡.

SKU: SMD-030-10p Categorías: C.I. y Componentes, SMD Etiquetas: aplicaciones de RF, C0G NP0 10pF, capacitor SMD 0805 10pF, componentes smd Bolivia, condensador cerámico 10pF 50V 0805, condensador multicapa 10pF, KEMET C0805C100J5GACTU, MLCC 100 50V, osciladores de precisión, Samsung CL21C100JBANNNC, YAGEO CC0805JRNPO9BN100

Descripción

⚙️ Especificaciones Técnicas:

El condensador cerámico de 10 pF y 50 V en encapsulado 0805 es un condensador multicapa (MLCC) de clase 1 con dieléctrico C0G (NP0).

Parámetro	Valor / Rango	Unidad	Notas
Capacitancia	10	pF	0,01 nF; 0,00001 µF [1†L28][2†L10]
Código de marcaje	100	—	10 × 10⁰ = 10 pF; algunos fabricantes usan 100J [3†L28]
Tensión nominal (DC)	50	V	Tensión continua máxima de trabajo [1†L28][2†L10][4†L13]
Dieléctrico / Estabilidad	C0G (NP0) / Clase 1	—	Estabilidad excepcional, prácticamente nula variación con la temperatura [0†L14][2†L9][3†L18]
Coeficiente de temperatura	±30	ppm/°C	Variación máxima de la capacitancia con la temperatura (C0G) [10†L19]
Rango de temperatura	-55 a +125	°C	Rango de temperatura de operación [4†L15][7†L26-L27][9†L37]
Tolerancias disponibles	±1 % (F), ±2 % (G), ±5 % (J) y ±0,25 pF (C)	—	Según el fabricante y la serie; la más común es ±5 % [1†L28][2†L9][4†L13][5†L15]
Dimensiones (L × W × H)	2,00 × 1,25 × (0,50 – 1,00)	mm	Tamaño 0805 imperial (2012 métrico) [4†L14][5†L18][6†L16]
Factor de disipación	≤ 0,1 %	—	A 1 kHz; indica pérdidas internas muy bajas [10†L19-L21]
Resistencia de aislamiento	≥ 100 GΩ (o 500 Ω·F, el menor valor)	Ω	A 25 °C [10†L20]
Nivel de sensibilidad a la humedad (MSL)	MSL 1	—	No requiere precauciones especiales de almacenamiento antes de la soldadura [5†L31]
Conformidad medioambiental	RoHS (sin plomo), REACH	—	Libre de sustancias peligrosas [6†L22][9†L35]
Acabado de las terminaciones	Estaño puro (100 % Sn) sobre barrera de níquel	—	Excelente soldabilidad, compatible con procesos RoHS [3†L25]
Montaje	SMD	—	Apto para soldadura por reflow (horno) o con estación de aire caliente
