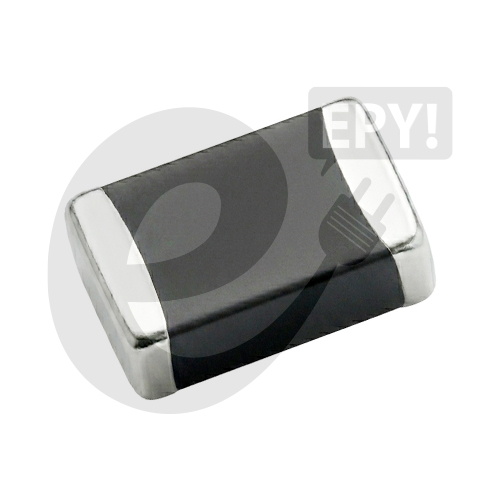

Condensadores cerámicos 100 pF 50v 0603
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ Estabilidad excepcional y bajísimas pérdidas para circuitos de alta frecuencia. Este condensador cerámico de 100 pF en formato 0603 con tensión nominal de 50 V está fabricado con dieléctrico C0G (NP0) de clase 1, lo que garantiza una deriva térmica prácticamente nula (±30 ppm/°C) y unas pérdidas despreciables (factor de disipación ≤ 0,1 %), lo que lo convierte en la elección indiscutible para osciladores de precisión, circuitos sintonizados (tanques LC), filtros de RF y etapas de acoplamiento de señales donde cualquier variación de la capacitancia comprometería el punto de operación del circuito o la frecuencia de resonancia del sistema 📡.
⚙️ Especificaciones Técnicas:
El condensador cerámico de 100 pF y 50 V en encapsulado 0603 es un condensador multicapa (MLCC) de clase 1 con dieléctrico C0G (NP0).
| Parámetro | Valor / Rango | Unidad | Notas |
|---|---|---|---|
| Capacitancia | 100 | pF | 0,1 nF; 0,0001 µF |
| Código de marcaje | 101 | — | 10 × 10¹ = 100 pF |
| Tensión nominal (DC) | 50 | V | Tensión continua máxima de trabajo |
| Tolerancias disponibles | ±1 % (F), ±2 % (G), ±5 % (J) | — | Según el fabricante y la serie |
| Dieléctrico / Estabilidad | C0G (NP0) / Clase 1 | — | Estabilidad excepcional, prácticamente nula variación con la temperatura |
| Coeficiente de temperatura | ±30 | ppm/°C | Variación máxima de la capacitancia con la temperatura |
| Rango de temperatura | -55 a +125 | °C | Rango de temperatura de operación |
| Tamaño del encapsulado (L × W × H) | 1,60 × 0,80 × 0,80 (típico) | mm | Tamaño 0603 imperial (1608 métrico) |
| Factor de disipación | ≤ 0,1 % | — | A 1 kHz, indica pérdidas internas muy bajas |
| Resistencia de aislamiento | ≥ 100 GΩ (o 500 Ω·F, el menor valor) | Ω | A 25 °C |
| Tensión de prueba dieléctrica | 2,5 × VR (durante 1-5 segundos) | V | Control de calidad en fábrica |
| Montaje | SMD | — | Apto para soldadura por reflow y manual |
| Acabado de las terminaciones | Estaño puro (100 % Sn) sobre barrera de níquel | — | Excelente soldabilidad, compatible con procesos RoHS |
| Conformidad medioambiental | RoHS (sin plomo), REACH, Halogen Free | — | Libre de sustancias peligrosas |
