Diodo Schottky BAT54A KL2 SMD
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ Dos diodos en configuración de ánodo común para máxima versatilidad. El BAT54A KL2 es un arreglo de diodos Schottky de alta velocidad con configuración de ánodo común (1 par de ánodos conectados), ideal para protección de interfaces, circuitos de conmutación y aplicaciones de detección de picos. Su encapsulado SOT-23 ultracompacto y su conmutación ultrarrápida lo convierten en el favorito de diseñadores de electrónica portátil. ¡El guardián versátil de tus circuitos! 🛡️
El BAT54A KL2 es un arreglo de diodos Schottky de alta velocidad que integra dos diodos en un solo encapsulado SOT-23, conectados internamente en configuración de ánodo común . Esto significa que los dos ánodos están conectados juntos (pin 1), mientras que cada diodo tiene su propio cátodo independiente (pines 2 y 3).
A diferencia de su hermano BAT54S (cátodo común), el BAT54A está diseñado para aplicaciones donde se necesita proteger señales contra sobretensiones positivas o donde se requiere una configuración de «OR» desde el lado positivo . Su característica más destacada es la velocidad de conmutación extremadamente rápida y una capacitancia parásita baja que permite su uso en líneas de datos de alta frecuencia.

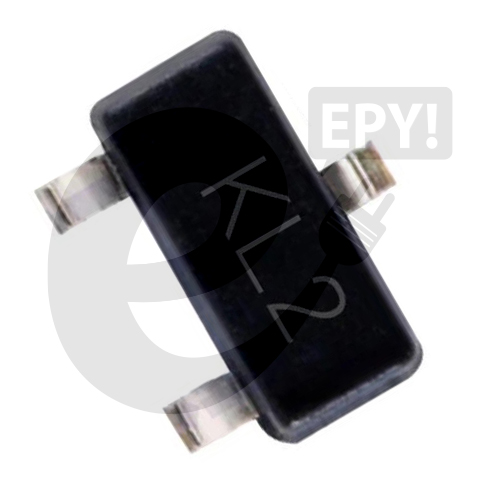

El código «KL2» impreso en el cuerpo del componente (marcado o «marking») es la identificación estándar de fábrica para este modelo en particular, perteneciente a la familia BAT54 .
Especificaciones Técnicas:
| Característica | Especificación | Comentarios |
|---|---|---|
| Configuración | Ánodo común | 2 diodos con ánodos conectados |
| Tensión Inversa Máx. (VRRM) | 30V | Ideal para sistemas de 3.3V, 5V y 12V |
| Corriente Directa (IF) | 200mA (por diodo) | Suficiente para señales y cargas pequeñas |
| Corriente de Pico Repetitiva (IFRM) | 300mA | Para pulsos cortos |
| Corriente de Pico (IFSM) | 600mA | Manejo de picos de corriente |
| Tensión Directa (VF) | 0.24V – 0.5V | Baja disipación de potencia |
| Corriente de Fuga (IR) | 2µA @ 25V | Muy baja fuga |
| Capacitancia (Cd) | 10pF | No afecta señales de alta velocidad |
| Tiempo de Recuperación (trr) | 5ns (típico) | Conmutación extremadamente rápida |
| Disipación de Potencia | 200mW – 225mW | |
| Temperatura Operativa | -65°C a +125°C | Amplio rango industrial |
| Encapsulado | SOT-23-3L | Montaje superficial, 3 pines |
| Código de Marcado (Marking) | KL2 | Identificación visual en el componente |
