Diodo Schottky BAT54S KL4 SMD
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ Dos diodos en un solo chip para máxima eficiencia. El BAT54S KL4 es un arreglo de diodos Schottky en configuración de cátodo común, ideal para protección de interfaces, conmutación de señales y circuitos OR. Su encapsulado SOT-23 ultracompacto y su alta velocidad lo convierten en el favorito de diseñadores de electrónica portátil y sistemas embebidos. ¡El guardián silencioso de tus circuitos digitales! 🛡️

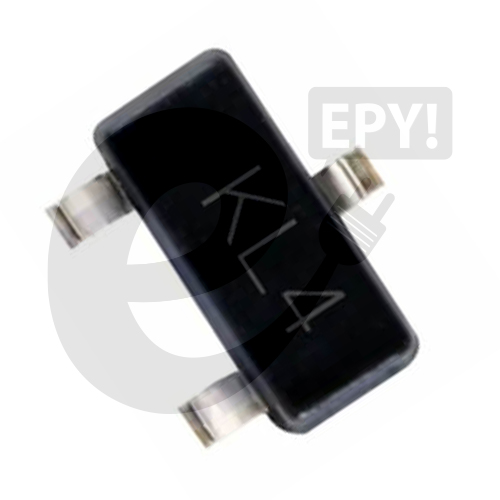

El BAT54S KL4 es un arreglo de diodos Schottky de alta velocidad que integra dos diodos en un solo encapsulado SOT-23 . A diferencia de un diodo simple, este componente está configurado internamente con los cátodos conectados juntos (configuración de «cátodo común» o «dual series») , lo que lo hace extremadamente versátil para aplicaciones de protección y conmutación de señales.
Su característica más destacada es la velocidad de conmutación ultrarrápida de tan solo 5 nanosegundos (5ns) , que combinada con una capacitancia parásita extremadamente baja de 10pF , permite su uso en líneas de datos de alta velocidad sin distorsionar las señales. A esto se suma una caída de tensión directa (Forward Voltage) baja, típicamente de 400mV a 10mA , lo que minimiza las pérdidas de potencia en aplicaciones de baja tensión.
El código «KL4» impreso en el cuerpo del componente (marcado o «marking») es la identificación estándar de fábrica para este modelo en particular . Fabricado por líderes de la industria como JSCJ (江苏长电/长晶) , este componente es la solución preferida por ingenieros para proteger puertos de comunicación y manejar lógica de selección de potencia.
Especificaciones Técnicas:
| Característica | Especificación | Comentarios |
|---|---|---|
| Configuración | Doble diodo – Cátodo Común | 2 diodos en 1 encapsulado |
| Tensión Inversa Máx. (VRRM) | 30V | Ideal para sistemas de 3.3V, 5V y 12V |
| Corriente Directa (IF) | 200mA (por diodo) | Suficiente para señales y cargas pequeñas |
| Tensión Directa (VF) | 400mV @ 10mA / 800mV @ 100mA | Baja disipación de potencia |
| Tiempo de Recuperación (trr) | 5ns (típico) | Conmutación extremadamente rápida |
| Capacitancia (Cd) | 10pF (típico) | No afecta señales de alta velocidad |
| Corriente de Fuga (IR) | 1µA – 2µA @ 25V | Muy baja fuga |
| Disipación de Potencia | 200mW – 250mW | |
| Temperatura Operativa | -55°C a +125°C (o +150°C) | Amplio rango industrial |
| Encapsulado | SOT-23-3L | Montaje superficial, 3 pines |
| Código de Marcado (Marking) | KL4 | Identificación visual en el componente |
