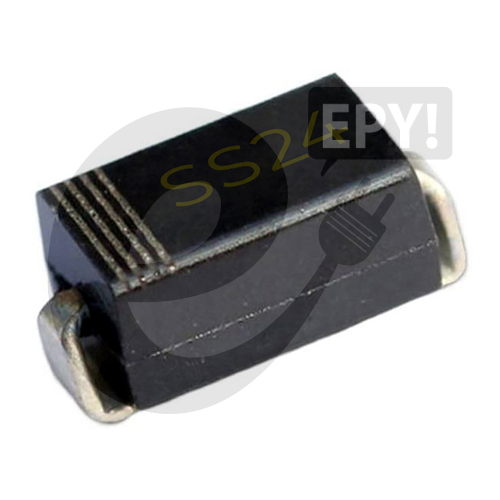

Diodo Schottky SS24 SMD

El SS24 es un diodo Schottky de potencia media diseñado para montaje superficial en encapsulado SMA (DO-214AC) . Pertenece a la misma familia que el popular SS14, pero con una capacidad de corriente significativamente mayor: 2A en lugar de 1A .

Al igual que su hermano menor, el SS24 utiliza tecnología de barrera Schottky (metal-semiconductor), lo que le otorga dos ventajas fundamentales frente a los diodos de silicio convencionales: una baja caída de tensión directa y una velocidad de conmutación extremadamente rápida .

La caída de tensión (Forward Voltage – VF) es de típicamente 0.5V a 0.55V a su corriente nominal de 2A . En comparación, un diodo de silicio estándar de 2A tendría una caída de aproximadamente 1V. Esta diferencia de 0.5V se traduce en una reducción significativa de la disipación de potencia (calor) y una mayor eficiencia energética.

Su tiempo de recuperación inversa (trr) es extremadamente corto (del orden de nanosegundos), lo que lo hace ideal para aplicaciones de alta frecuencia como fuentes de alimentación conmutadas (SMPS) y convertidores DC-DC .

A pesar de su pequeño tamaño, el SS24 es sorprendentemente robusto, siendo capaz de soportar corrientes de pico de hasta 75A durante cortos periodos (por ejemplo, al encender un equipo con capacitores de entrada grandes) .

Especificaciones Técnicas:

SS24 vs SS14 vs SS34 (Comparativa rápida):
