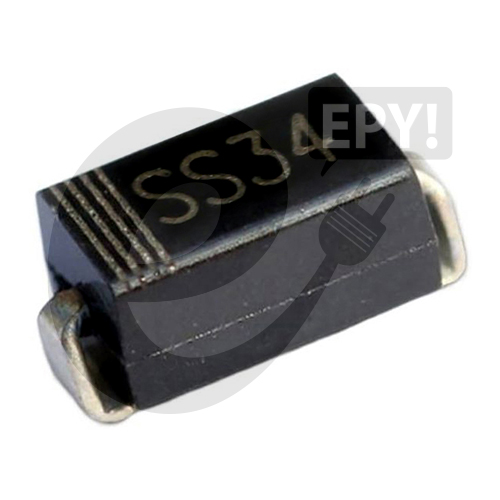

Diodo Schottky SS34 SMD
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ El diodo Schottky que convierte pérdidas en eficiencia para tus proyectos de potencia. El SS34 SMD es un diodo rectificador de barrera Schottky en encapsulado de montaje superficial, diseñado para manejar hasta 3A de corriente continua con una caída de tensión de solo 0.5V. Es la elección profesional para fuentes de alimentación conmutadas, convertidores DC-DC, sistemas de carga rápida y protección contra inversión de polaridad, donde cada milivatio de pérdida cuenta. Disponible en sus versiones estándar y de alta fiabilidad (AEC-Q101) para aplicaciones automotrices. 🔋
Este diodo pertenece a la popular familia SS1x de rectificadores Schottky de montaje superficial, donde SS14, SS24 y SS34 se diferencian únicamente por su capacidad de corriente máxima: SS14 (1A), SS24 (2A) y SS34 (3A); todos comparten el mismo voltaje de 40V y una caída de tensión directa típica de 0.5V.
⚙️ Especificaciones Técnicas:
| Parámetro | Símbolo | Valor | Notas |
|---|---|---|---|
| Tensión inversa máxima de pico | Vᵣᵣₘ | 40 V | Tensión máxima que soporta en polarización inversa |
| Tensión RMS máxima | Vᵣₘₛ | 28 V | Para aplicaciones de corriente alterna |
| Corriente directa promedio | Iₒ | 3 A | Corriente continua máxima en condiciones nominales |
| Corriente de pico (no repetitiva) | Iꜰₛₘ | 100 A | Soporta picos de hasta 100A durante 8,3 ms |
| Caída de tensión directa (Vf) | Vꜰ | 0.5 V (típ.) – 0.55 V (máx.) @ 3A | Muy baja, lo que garantiza alta eficiencia |
| Corriente inversa de fuga (Iᵣ) | Iᵣ | 0.5 mA @ 25°C / 20 mA @ 100°C | Aumenta con la temperatura |
| Resistencia térmica (unión-ambiente) | Rθⱼₐ | 55 °C/W | Para montaje sobre PCB con área de cobre de 16×16 mm |
| Temperatura de unión (operación) | Tⱼ | -65 °C a +125 °C | Algunas versiones industriales llegan a +150 °C |
| Temperatura de almacenamiento | Tₛₜ₉ | -65 °C a +150 °C | |
| Encapsulado estándar | – | SMC (DO-214AB) / SMA (DO-214AC) / SMB | Según fabricante y versión |
| Tecnología | – | Schottky Barrier (barrera Schottky) | Diodo de metal-semiconductor |
| Montaje | – | SMD (Surface Mount Device) | Ideal para montaje superficial automatizado |
