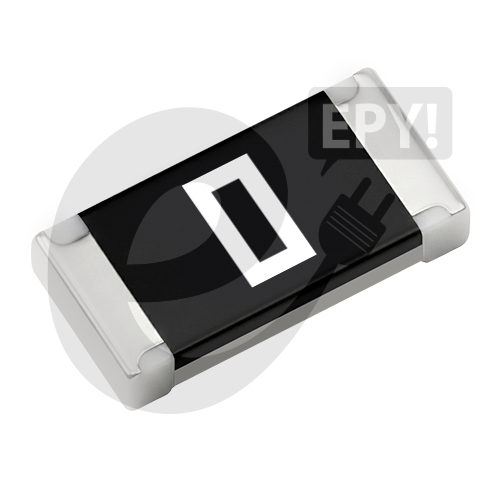

Resistencia 0 ohm SMD 0603 1%
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ El «puente» definitivo para tus circuitos impresos: una conexión directa en formato SMD 0603. Esta resistencia de 0 ohmios con tolerancia ±1 % en encapsulado 0603 es, técnicamente, un puente (jumper) de alta precisión que funciona como un enlace directo, pero fabricado con la misma tecnología de película gruesa (Thick Film) de las resistencias convencionales. Es ideal para configurar opciones de hardware, saltar pistas en un PCB de una sola cara o crear enlaces configurables en tus diseños, ahorrando costes de ensamblaje y ocupando el mínimo espacio. Disponible en versiones estándar y calificadas AEC‑Q200 para aplicaciones automotrices e industriales de alta fiabilidad 📡.
⚙️ Especificaciones técnicas clave
La resistencia SMD de 0 ohmios en encapsulado 0603 con tolerancia ±1 % es un componente pasivo que, a diferencia de una resistencia convencional, actúa como un puente (jumper) de alta calidad. Pertenece a la familia de resistores de película gruesa (Thick Film), el estándar de la industria para aplicaciones de señal, con la particularidad de que su valor resistivo es prácticamente nulo (idealmente 0 Ω). Se utiliza principalmente para enlazar dos puntos de un circuito impreso (PCB) de forma configurable, permitiendo activar o desactivar secciones del circuito sin necesidad de modificar el diseño de la placa.
| Parámetro | Valor / Rango | Unidad | Notas |
|---|---|---|---|
| Resistencia nominal | 0 | Ω | Idealmente un cortocircuito |
| Resistencia máxima de contacto | 50 | mΩ | Máxima resistencia del puente (cero ohm jumper) |
| Tolerancia | ±1 % (código F) | — | Alta precisión para aplicaciones críticas |
| Potencia nominal (P<sub>70°C</sub>) | 0.1 (100 mW) | W | Disipación máxima a 70 °C; 1/10 W |
| Corriente máxima | 1 – 2 | A | Según fabricante; YAGEO RC0603: 1 A [8†L24-L25]; Vishay CRCW0603: 2 A |
| Tensión de trabajo máxima | 75 | V | Tensión continua máxima de trabajo |
| Coeficiente de temperatura (TCR) | ±100 | ppm/°C | Máxima variación de resistencia con la temperatura |
| Rango de temperatura | -55 a +155 | °C | Incluyendo autocalentamiento |
| Dimensiones (L × W × H) | 1,60 × 0,80 × 0,45 (máx. 0,50) | mm | Tamaño 0603 imperial (1608 métrico) |
| Tecnología | Thick Film (película gruesa) | — | La más común para electrónica de consumo e industrial |
| Código de marcaje | 0 o 000 (opcional) | — | En el encapsulado 0603, el marcaje se omite con frecuencia por razones de espacio; la identificación se realiza mediante la hoja de datos del fabricante o la medición directa con un multímetro |
| Acabado de las terminaciones | Estaño puro (100 % Sn) sobre barrera de níquel | — | Excelente soldabilidad, compatible con procesos RoHS |
