Resistencia 1Kohm SMD 0805
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ El valor más versátil para pull‑ups, polarización de transistores y circuitos de señal. Esta resistencia SMD de 1 kΩ (1000 ohmios) en encapsulado 0805 con tolerancia ±1% y potencia de 0.125 W (1/8 W) es uno de los componentes pasivos más utilizados en electrónica, siendo la elección profesional para aplicaciones de limitación de corriente, pull‑up/pull‑down, divisores de tensión, redes de realimentación y acondicionamiento de señales. Su formato compacto (2,0 mm × 1,25 mm) y su tecnología de película gruesa (Thick Film) garantizan una excelente estabilidad térmica (±100 ppm/°C) y una larga vida útil, siendo la opción perfecta para diseños SMD de alta densidad, desde prototipos en laboratorio hasta producción en volumen en dispositivos de electrónica de consumo, automotriz e industrial.📡
La resistencia SMD de 1 kΩ en encapsulado 0805 (2012 métrico) con tolerancia ±1% pertenece a la familia de resistores de película gruesa (Thick Film), el estándar de la industria para aplicaciones de señal en electrónica de consumo, automotriz e industrial.
⚙️ Especificaciones Técnicas:
| Parámetro | Valor / Rango | Unidad | Notas |
|---|---|---|---|

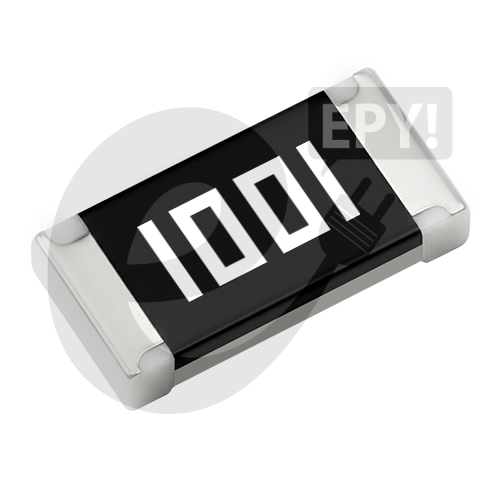

| Resistencia | 1 | kΩ | 1.000 Ω; código de marcaje de 4 dígitos “1001” en el encapsulado (100 × 10¹) |
| Tolerancia | ±1% (código F) | — | Alta precisión para aplicaciones críticas |
| Potencia nominal (P<sub>70°C</sub>) | 0.125 W (125 mW, 1/8 W) | W | Disipación máxima a 70 °C |
| Tensión de trabajo máxima | 150 | V | Tensión continua máxima de trabajo |
| Tensión de sobretensión máxima | 200 – 300 | V | Tensión máxima en pulsos cortos (según fabricante) |
| Coeficiente de temperatura (TCR) | ±100 | ppm/°C | Máxima variación de resistencia con la temperatura |
| Rango de temperatura | -55 a +155 | °C | Incluyendo autocalentamiento |
| Dimensiones (L × W × H) | 2,00 × 1,25 × 0,50 (típico) | mm | Tamaño 0805 imperial (2012 métrico) |
| Número de terminales | 2 | — | Dos contactos de soldadura en los extremos |
| Acabado de las terminaciones | Estaño puro (100% Sn) sobre barrera de níquel | — | Excelente soldabilidad, compatible con procesos RoHS |
| Certificaciones | RoHS; versiones AEC‑Q200 (opcionales) | — | Cumple normativas medioambientales; versiones específicas calificadas para automoción (p. ej., Vishay CRCW e3 series, Panasonic ERJ series) |
