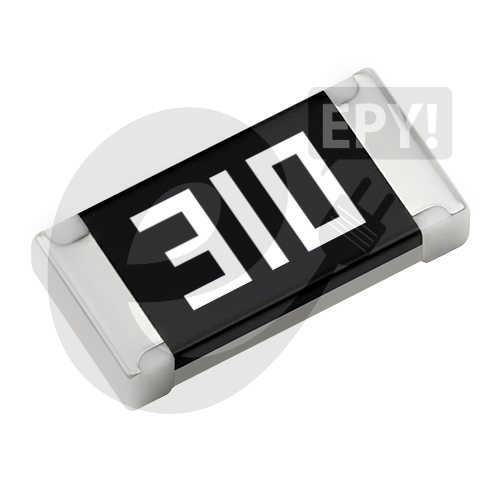

Resistencia 1mohm SMD 0603 1
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
⚡ El valor de ultra alta resistencia para circuitos de alta impedancia y ultra bajo consumo. Esta resistencia SMD de 1 MΩ (1.000.000 ohmios) en formato 0603 con tolerancia ±1 % es la elección profesional para aplicaciones que requieren un consumo de corriente mínimo y una alta impedancia de entrada. Ideal para divisores de tensión de ultra bajo consumo, polarización de transistores JFET en etapas de entrada de instrumentos musicales, resistencias de pull‑up en buses de comunicación I²C de baja potencia, y atenuación de señales en equipos de medición y telecomunicaciones. Su formato ultracompacto (1,60 mm × 0,80 mm) y su tecnología de película gruesa (Thick Film) garantizan una excelente estabilidad y fiabilidad, siendo la opción perfecta para aplicaciones sensibles en las que la corriente de carga debe minimizarse.
⚙️ Especificaciones Técnicas:
La resistencia SMD de 1 MΩ en encapsulado 0603 con tolerancia ±1 % pertenece a la familia de resistores de película gruesa (Thick Film), el estándar de la industria para aplicaciones de señal.
| Parámetro | Valor / Rango | Unidad | Notas |
|---|---|---|---|
| Resistencia | 1 | MΩ | 1.000.000 Ω |
| Tolerancia | ±1 % (código F) | — | Alta precisión para aplicaciones críticas |
| Potencia nominal (P<sub>70°C</sub>) | 0,1 (100 mW) | W | Disipación máxima a 70 °C; 1/10 W |
| Potencia nominal (versiones mejoradas) | 0,2 – 0,33 (200 – 330 mW) | W | En series especiales de alta potencia y anti‑surge |
| Tensión de trabajo máxima | 75 | V | Tensión continua máxima de trabajo |
| Tensión de trabajo máxima (versiones mejoradas) | 150 | V | En series de alta tensión (p. ej., Panasonic ERJ‑PA3) |
| Coeficiente de temperatura (TCR) | ±100 | ppm/°C | Máxima variación de resistencia con la temperatura |
| Rango de temperatura | -55 a +155 | °C | Incluyendo autocalentamiento |
| Dimensiones (L × W × H) | 1,60 × 0,80 × 0,45 (máx. 0,55) | mm | Tamaño 0603 imperial (1608 métrico |
| Tecnología | Thick Film (película gruesa) | — | La más común para electrónica de consumo e industrial |
| Acabado de las terminaciones | Estaño puro (100 % Sn) sobre barrera de níquel | — | Excelente soldabilidad, compatible con procesos RoHS |
