Kit Arduino Básico Uno

El Kit Arduino Básico Uno ha sido diseñado para estudiantes, aficionados y educadores que desean iniciarse en la electrónica y la programación de microcontroladores. Incluye una selección equilibrada de componentes esenciales y algunos sensores avanzados que te permitirán experimentar más allá de los típicos proyectos con LEDs.

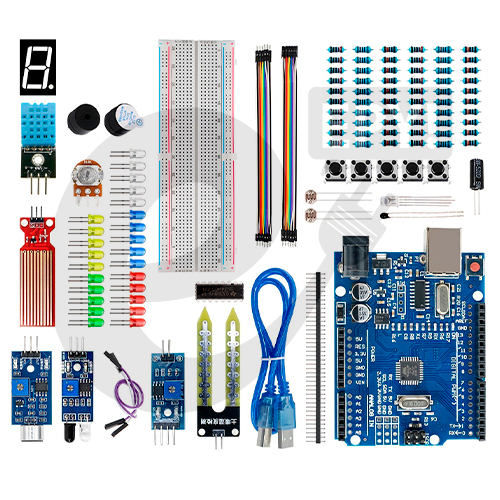

🔍 Contenido destacado del kit:

Placa principal y alimentación:

• 1 x Arduino Uno SMD + cable USB (versión SMD más compacta, misma funcionalidad que el Uno R3)

• 1 x Protoboard 830 puntos (espacio suficiente para proyectos medianos)

• 1 x Caja plástica 18x9x4.5cm para organizar y proteger los componentes

Sensores:

• Sensor de temperatura y humedad DHT11

• Sensor de agua T1592 (detección de nivel o fugas)

• Módulo sensor infrarrojo (obstáculos o línea blanca/negra)

• Módulo micrófono (detección de sonido o aplausos)

• Sensor de humedad de suelo YL-69 (ideal para plantas)

• Termistor (sensor de temperatura analógico)

• Sensor de vibración SW-520D

• 2 x Fotorresistencia LDR 5mm

Actuadores y salidas:

• 1 x LED RGB cátodo común

• 25 x LEDs de colores 5mm

• 1 x Buzzer activo (suena al darle corriente)

• 1 x Buzzer pasivo (permite generar tonos musicales)

• Display 7 segmentos 1 dígito

• CI SN74HC595N (expansor de pines para controlar más LEDs o displays)

Componentes electrónicos:

• Resistencias: 20 x 220Ω, 20 x 1KΩ, 20 x 10KΩ

• 1 x Potenciómetro 10K

• 5 x Pulsadores (1 pequeño de 5mm 4 pines + 4 medianos de 5mm 4 pines)

• 10 x Cables macho-macho 20cm

• 10 x Cables macho-hembra 20cm

✅ Ventajas del kit:

• Sin soldadura: todos los componentes se conectan fácilmente a la protoboard.

• Ideal para escuelas y cursos: cantidad justa de resistencias y LEDs para múltiples ejercicios.

• Incluye sensores de nivel intermedio: infrarrojo, micrófono y suelo, que no vienen en kits básicos comunes.

• Compacto y portátil: la caja pequeña facilita el transporte y almacenamiento.

---

💡 Aplicaciones (proyectos prácticos)

Con este kit puedes construir:

• Estación meteorológica simple – DHT11 + display 7 segmentos (o usar monitor serie) para temperatura y humedad.

• Detector de lluvia o fugas – sensor de agua + buzzer activo + LED.

• Sensor de aplausos – módulo micrófono + LEDs que se encienden con ruido.

• Riego automático para plantas – sensor YL-69 + rele externo (opcional) o solo un LED que avisa cuando la tierra está seca.

• Alarma por vibración – SW-520D + buzzer pasivo (para proteger una puerta o caja).

• Control de luces por infrarrojos – sensor IR + LEDs RGB (simulando control remoto).

• Juego de luces musical – buzzer pasivo + LEDs + potenciómetro para ajustar velocidad.

• Cuenta objetos o personas – sensor IR + display 7 segmentos + pulsador de reinicio.

• Termómetro con alerta – termistor + buzzer activo (si supera cierta temperatura).

• Efectos con shift register – CI 74HC595 para controlar 8 LEDs usando solo 3 pines de Arduino.

---

📚 Guías y recursos recomendados

1. Guía de inicio rápido:

• Descarga e instala Arduino IDE.

• Conecta el Arduino Uno SMD vía USB y selecciona la placa Arduino Uno y el puerto COM correcto.

• Prueba el ejemplo Blink (LED interno en pin 13) para verificar la comunicación.

2. Tutoriales incluidos (acceso digital):

• Diagramas de conexión básicos (LED, pulsador, LDR, DHT11, etc.)

• Código de ejemplo comentado para cada componente.

• Lista de librerías necesarias:

  • DHT sensor library (para DHT11)

  • LiquidCrystal (si en futuro agregas LCD)

  • IRremote (para sensor infrarrojo)

3. Recursos externos útiles:

• Proyectos para principiantes en Arduino Project Hub

• Tutorial de sensor de humedad de suelo YL-69: Útil en proyectos de jardinería

• Uso del shift register 74HC595: Guía completa con ejemplos

• Sensor de agua T1592: Cómo detectar nivel de líquido

• Módulo micrófono KY-038 (similar al incluido): Detección de sonido

4. Proyecto sugerido para empezar:

«Semáforo peatonal con pulsador»
Materiales del kit: 3 LEDs (rojo, amarillo, verde), 3 resistencias 220Ω, 1 pulsador, protoboard, cables.
Aprenderás: salidas digitales, entradas digitales, retardos y lógica condicional.
