Kit Starter de Electrónica

El Kit Starter de Electrónica ha sido diseñado para entusiastas, estudiantes y técnicos que desean comprender el comportamiento de los componentes electrónicos sin la capa de abstracción de la programación. Con este kit podrás construir circuitos analógicos (amplificadores, osciladores, temporizadores), circuitos digitales básicos (contadores, flip-flops, decodificadores) y circuitos de interfaz (optocopladores, drivers de LED). Además, al incluir un shift register 74HC595 y un optoacoplador 4N35, podrás dar tus primeros pasos en lógica digital y aislamiento de señales.

La estrella del kit es el módulo fuente protoboard, que convierte una entrada de 6-12V (no incluida, por ejemplo un adaptador o batería) en salidas fijas de 5V y 3.3V, o incluso voltaje variable (dependiendo del modelo). Esto te permite alimentar tus circuitos de forma segura sin necesidad de una placa Arduino.

🔍 Contenido destacado del kit:

Alimentación y prototipado:

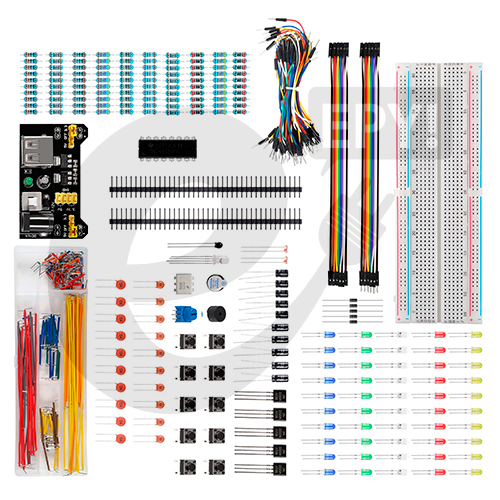

• 1 x Módulo fuente protoboard (regulador de voltaje con salidas 5V/3.3V o variable, se inserta directamente en la protoboard)

• 1 x Protoboard 830 puntos

• 1 x Pack de cables 65 pcs (surtido) + 10 cables macho-hembra + 10 cables hembra-hembra

• 2 x Regletas de pines hembra (para conectar módulos externos)

• 1 x Caja plástica 18x9x4.5cm

Resistencias (más de 100 unidades, 10 valores):

• 10 x 10Ω, 10 x 100Ω, 10 x 220Ω, 10 x 330Ω, 10 x 1KΩ

• 10 x 2KΩ, 10 x 5.1KΩ, 10 x 10KΩ, 10 x 100KΩ, 10 x 1MΩ

Capacitores:

• 10 x Capacitor cerámico 22pF

• 10 x Capacitor cerámico 100nF (0.1µF)

• 5 x Capacitor electrolítico 10µF 50V

• 5 x Capacitor electrolítico 100µF 50V

Semiconductores:

• 5 x Diodo 1N4007 (rectificador)

• 5 x Transistor NPN PN2222 (uso general, similar al 2N2222)

• 1 x CI 4N35 (optoacoplador – aislamiento entre circuitos)

• 1 x CI 74HC595 (shift register 8 bits, salida serie a paralelo)

Sensores y entradas:

• 2 x Fotorresistencia LDR 5mm

• 1 x Termistor (NTC o PTC, sensor de temperatura analógico)

• 1 x Potenciómetro 10K

• 6 x Pulsadores 5mm 4 pines

Salidas e indicadores:

• 1 x Buzzer pasivo (genera tonos variables)

• 1 x Buzzer activo (alarma simple con DC)

• 50 x LEDs de colores 5mm (rojo, verde, amarillo, azul, blanco)

• 1 x LED RGB cátodo común

✅ Ventajas del kit:

• Sin microcontrolador: ideal para aprender electrónica pura (ley de Ohm, divisores de tensión, filtros RC, transistores como interruptor, etc.)

• Alimentación integrada: el módulo fuente evita tener que comprar una fuente externa por separado.

• Amplia gama de resistencias: 10 valores diferentes para prácticas completas.

• Incluye componentes de interfaz: optoacoplador y shift register, perfectos para conectar este kit a un Arduino o ESP32 que ya tengas.

• Organizado: caja plástica resistente para clasificar los componentes.

💡 Aplicaciones (proyectos prácticos sin programación)

Con este kit puedes construir (usando solo la protoboard y la fuente):

• Fuente de alimentación variable – usa el módulo fuente y un potenciómetro (si tu modelo lo permite) para obtener voltajes de 1.25V a 12V.

• Divisor de tensión con LDR – mide cambios de luz con un multímetro.

• Termómetro analógico – termistor + resistencia fija + multímetro (escala de temperatura).

• Temporizador RC – resistencia + capacitor + LED para ver el retardo al encenderse.

• Oscilador de relajación con transistor – dos transistores, resistencias y capacitores para generar un tono audible en un buzzer.

• Interruptor crepuscular – LDR + transistor + relé (si agregas uno externo) para encender un LED cuando oscurece.

• Driver para LED de alta corriente – transistor PN2222 como interruptor para controlar un LED o tira de LEDs desde una señal débil.

• Aislamiento de señal con optoacoplador 4N35 – enciende un LED en el lado de salida usando un pulsador en el lado de entrada, sin conexión eléctrica directa.

• Contador binario con 74HC595 – el shift register + 8 LEDs + pulsador (como clock) para mostrar números en binario.

• Juego de luces secuenciales – 74HC595 + 8 LEDs + un oscilador (555, no incluido, o con transistores) para el efecto «carrusel».

• Efecto de luz RGB – potenciómetro para mezclar colores en el LED RGB (usando transistores como amplificadores de corriente).

Con un Arduino/ESP32 externo (no incluido) puedes potenciar el kit:

• Controlar el shift register 74HC595 para encender muchos LEDs con pocos pines.

• Leer el termistor y LDR, y mostrar valores en una pantalla.

• Usar el optoacoplador 4N35 para proteger tu placa de voltajes externos.

📚 Guías y recursos recomendados

1. Guía de inicio rápido (sin microcontrolador):

• Coloca el módulo fuente en la protoboard y conéctale una fuente de 6-12V DC (adaptador de pared o batería de 9V). Verifica que los rieles de la protoboard tengan 5V y GND.

• Prueba un LED con su resistencia de 220Ω entre 5V y GND (ánodo del LED al positivo, cátodo a resistencia, luego a GND).

• Usa un pulsador para encender/apagar el LED (conecta pulsador en serie o como interruptor pull-down).

2. Guía para usar el CI 74HC595 (shift register):

• Alimenta el 74HC595 con 5V. Conecta el pin 14 (DS) a un pulsador o a un pin de Arduino (si lo usas). El pin 11 (SH_CP) y 12 (ST_CP) también son necesarios.

• Ejemplo sin Arduino: usa tres pulsadores para simular el envío de datos serie y ver cómo se encienden los 8 LEDs.

3. Tutoriales incluidos (acceso digital):

• Diagramas de conexión para:

  • Circuito básico LED + resistencia.

  • Pulsador como interruptor y como entrada pull-down.

  • Sensor LDR con divisor de tensión.

  • Transistor como interruptor (controlar un LED de alta corriente).

  • Optoacoplador 4N35 (aislamiento LED-LDR interno).

  • Shift register 74HC595 controlado con pulsadores.

• Código de ejemplo solo para usuarios que tengan un Arduino (no incluido, pero se proporciona como extra).

4. Recursos externos útiles (teoría y práctica):

• Ley de Ohm y circuitos básicos – Khan Academy

• Tutorial de transistores NPN como interruptor

• Guía del optoacoplador 4N35

• Shift register 74HC595 – Explicación completa (pensado para Arduino, pero los conceptos son universales)

• Calculadora de resistencias para LEDs

5. Proyecto sugerido para empezar (sin código):

«Alarma de luz»

• Usa el LDR, un transistor PN2222, un buzzer activo y una resistencia de 10K.

• Conecta el LDR y la resistencia como divisor. La unión va a la base del transistor. El transistor controla el buzzer. Cuando la luz baja (sombra), el buzzer suena. Ajusta el potenciómetro para cambiar la sensibilidad.
