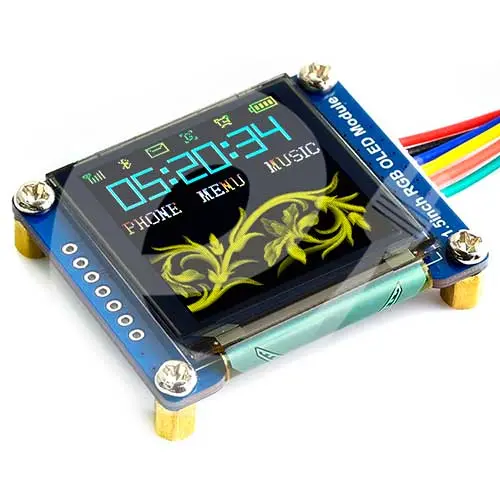

Módulo Oled Waveshare RGB 1.5″ 128×128
Precio disponible solo para usuarios registrados. Inicia sesión o Regístrate
Tipo: Waveshare Original Oled RGB 128×128 1,5”
• Voltaje: 3-5V
• Interfaz de soporte: SPI de 4 hilos, SPI de 3 hilos
• Controlador: SSD1351
• Resolución: 128 (H) RGB x 128 (V)
• Color de la pantalla: color 65K
• Compatible con Raspberry Pi/Jetson Nano/Arduino/STM32, Arduino, PIC, Etc.
Módulo de pantalla OLED RGB de 1,5″
Controlador 1351 integrado que utiliza bus SPI
Viene con ejemplos para Raspberry Pi, Arduino, STM32, etc.
-
Tamaño
1,5″ -
Resolución
128×128 -
Color de pantalla
65K RGB -
Interfaz
SPI -
Panel de visualización
OLED -
Conductor
1351
Características de un vistazo
- Pantalla OLED con resolución de 128 × 128, 65 000 colores RGB
- Interfaz SPI, minimiza los pines de E/S necesarios
- Viene con recursos de desarrollo (ejemplos para Raspberry Pi/Arduino/STM32)
Especificaciones
| Voltaje de funcionamiento | 3,3 V/5 V | Resolución | 128×128 píxeles |
|---|---|---|---|
| Interfaz de comunicación | SPI de 3/4 hilos | Tamaño de la pantalla | 26,86 × 26,86 mm |
| Panel de visualización | Pantalla OLED | Tamaño del píxel | 0,045 × 0,194 mm |
| Conductor | 1351 | Dimensiones | 44,5 × 37,0 mm |
Controlado a través del bus SPI
Admite placas controladoras como Raspberry Pi/Arduino/STM32
| CCV | Alimentación (entrada 3,3 V/5 V) |
|---|---|
| Tierra | Suelo |
| DAT | Entrada de datos |
| CLK | Entrada de reloj |
| CS | Selección de chips, baja actividad |
| DC | SPI de 4 cables |
| RST | Reiniciar, baja actividad |
Conexión de hardware
Conectando con Raspberry Pi
Conexión con placa Arduino
Dimensiones del contorno
Wiki: Módulo OLED RGB de 1,5 pulgadas
